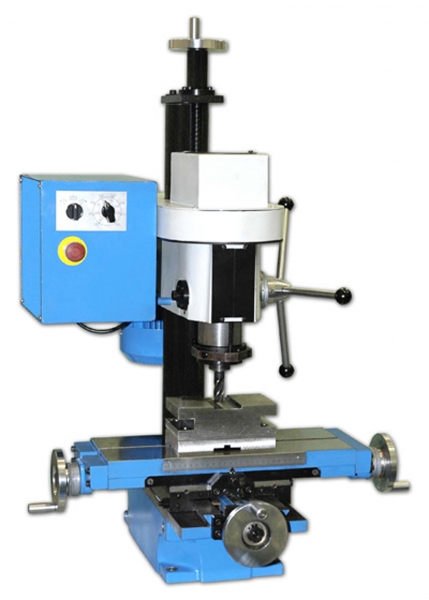

СФ-1 Станок настольный сверлильно-фрезерный

Предназначен для выполнения сверлильно-фрезерных работ и нарезания резьбы.

ОСОБЕННОСТИ:

• Применение направляющих типа в(ласточкин хвост) дает стабильность работы при фрезеровании;
• Переставляемый упор глубины сверления создает удобство в работе;
• Стол имеет фиксацию по всем направлениям;
• Станок комплектуется частотным преобразователем бесступенчатого регулирования скорости вращения шпинделя.

КОМПЛЕКТ ПОСТАВКИ

• Станок в сборе;
• Патрон 16В16 (ГОСТ8522);
• Оправка СФ-1.90.0.201.0.00 (КМ3 - КМ2);
• Оправка СФ-1.90.0.202.0.00 (для установки патрона);
• Техническая документация.

  ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА: (поставляется за отдельную плату)
• Тиски станочные чугунные неповоротные 7200-0209-02;
• Тиски станочные чугунные поворотные 7200-0210-02;
• Патрон резьбонарезной 6162-4003-01 (М3...М12);
• Комплект предохранительных головок (для патрона резьбонарезного 6162-4003-01):
  В

ПАРАМЕТР	ЗНАЧЕНИЕ
Наибольший диаметр торцевого фрезерования, мм.	76
Максимальный диаметр сверления, мм.	23
Максимальный диаметр рассверливания, мм.	35
Конус шпинделя	Морзе 3-АТ6 (ГОСТ 25557-82) внутренний
Частота вращения шпинделя, мин -1	100 - 3000
Наибольшее перемещение шпинделя, мм.	100
Диапазон подач шпинделя, мм./об.	ручная
Наибольшее перемещение шпиндельной головки, мм.	280
Угол поворота головки вокруг горизонтальной оси, град.	30
Размер рабочей поверхности (зеркала) стола, мм.	450 х 180
Расстояние от торца шпинделя до стола, мм.	90 - 370
Наибольшее продольное перемещение стола, мм.	260
Наибольшее поперечное перемещение стола, мм.	150
Мощность привода главного движения, кВт	1,5
Номинальное напряжение питания, В	380
Габаритные размеры, мм.	825 х 710 х 1010
Масса, кг.	200
