Т 220 Фрезерный станок

Станок предназначен для выполнения разнообразных фрезерных работ по дереву по направляющим линейкам с ручной подачей заготовки изготовление вагонки, половой доски, плинтуса, наличника, филенки и других погонажных изделий.

Статьи и инструкции

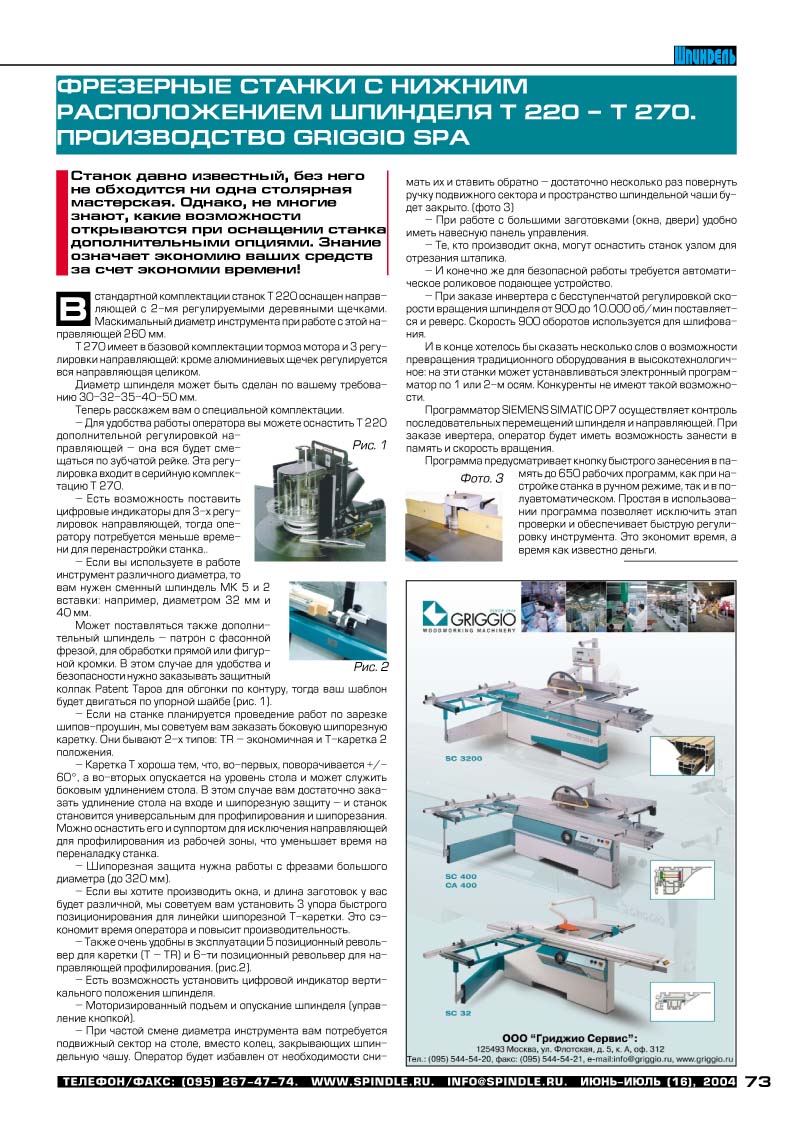

	Т 220-270 для производства окон и дверей	(размер: 115.27 Kb)
	Инструкция Т220-270 на русском	(размер: 414 Kb)
	Как лучше организовать работу на фрезерном станке	(размер: 224.09 Kb)
	Деталировки запчастей	(размер: 2640.06 Kb)
	Рисунки к инструкции	(размер: 409.44 Kb)
	Узел для выборки штапика	(размер: 31 Kb)

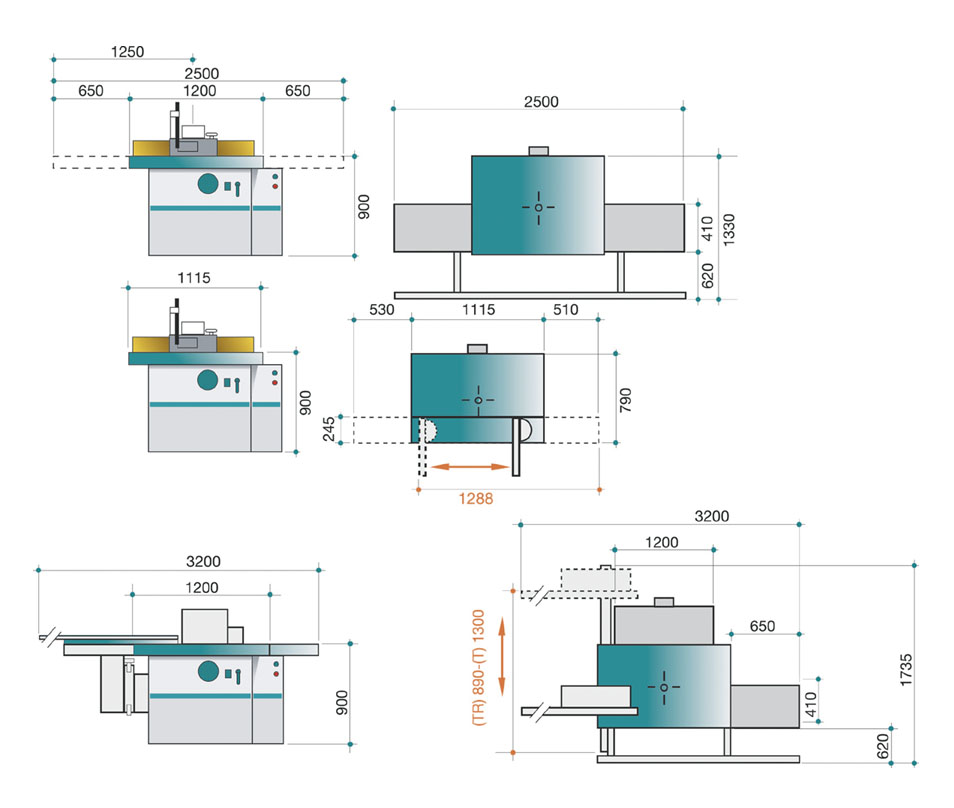

	Габаритные размеры	(размер: 63.54 Kb)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФРЕЗЕРНОГО СТАНКА Т220

Параметр	Значение
Размер рабочего стола, мм	1200х730
* Длина шпинделя при диам. 30 -35мм, мм	140
* Длина шпинделя при диам. 40- 50 мм, мм	180
* Ход шпинделя, ии	210
* Частота вращения, об/мин	3000-4500-6000-8000-10000
Макс. диам. фрез для профилирования, мм	260
Макс. диам. фрез для шипорезания, мм	350
Глубина шпиндельной чаши на раб.столе, мм	90
Макс.диаметр фрез, входящих в шпинд. чашу, мм	320
Мощность мотора	7,5 лс (5,5 кВт)
Вес нетто, кг	590
Уровень шума (нормы СЕ 848-1), дБ	75,3

Размер колец на столе:
1 - мин. диам. 75 мм - макс. диам. 115 мм
2 - мин. диам. 115 мм - макс. диам. 170 мм
3 - мин. диам. 170 мм - макс. диам. 220 мм
4 - мин. диам. 220 мм - макс. диам. 270 мм
5 - мин. диам. 270 мм - макс. диам. 350 мм

Опции

• Норматив Е (обязателен для монтажа электрических опций)
• Норматив EN с тормозом
• Подвижный фронтальный стол ТС
• Боковая шипорезная каретка Т - 2 положения
• Боковая шипорезная каретка TR
• TPL - два удлинения стола (в комплект поставки входит и переднее расширение)
• PL - один удлинитель стола
• Защита от возврата зоготовки
• Сменный шпиндель МК5
  при диам. 30-35 мм полезная высота 140 мм
  при диам. 40-50 мм полезная высота 160 мм
• Дополнительная вставка другого диаметра для МК5
• Дополнительная вставка - шпиндель со сверлом. Служит для горизонтальных работ, параллельных рабочему столу: отверстия, пазы, небольшое профилирование.
• Дополнительная цанга (диам. от 4 до 20 мм)
• Третья регулировка для направляющей
• Направляющая с 3-мя регулировками и счетчиками
• Суппорт для исключения направляющей или узла отрезки штапика из рабочей зоны
• Алюминиевые щечки для направляющей (вместо деревянных)
• Регулируемая направляющая AIGNER (в цену входят алюминиевые щечки)
• Револьвер 5 механических упоров для каретки (T-TR) (для программирования глубины шипа)
• Револьвер 6 механических упоров для направляющей (требуется наличие 3-х регулировок)
• Защитный щиток СЕ
• Защита шпинделя для обгонки по контуру PATENT TAPOA СЕ
• Защитный колпак для шипорезания (для T-TR-TC)
• Задний вытяжной колпак диам. 120 мм
• Подвижный сектор на столе вместо колец
• Шипорезная приставка для ТС
• 3 упора быстрого позиционирования для линейки на шипорезной каретке Т
• Цифровой или электронный индикатор вертикального положения шпинделя
• Реверс вращения шпинделя
• Инвертер для бесступенчатой смены скорости
• Регулируемая навесная панель управления (требуется норматив Е)
• Электрический подъем шпинделя- управление кнопкой (требуется норматив Е)
• Электронный программатор (по 1-ой или 2-м осям)
• Автоматический запуск звезда-треугольник
• Монтаж податчика
• Узел отрезки штапика GRL (обязательно: направляющая с 3-мя регулировками и счетчиками + 1 удлинение стола для версии Т-TR)
  - диам. пилы 200 мм, посадочный 30 мм
  - частота вращения 6000 об./мин
  - мощность мотора 3 лс (2,2 кВт)
  - вертикальная регулировка - пневматическая; горизонтальная - маховиком
• Усиленный мотор 7,5 кВт или 11 кВт

Комплект поставки

В комплектное оборудование входят:

• Направляющая с 3-мя регулировками для профилирования (макс диаметр инструмента 260 мм)
• Вытяжной колпак 120 мм
• Стандартное защитное устройство
• Теплозащита
• Грибовидная аварийная кнопка быстрого останова
• Реверс (с конца 2006 года)

При заказе GRL - узла для отрезки штапика обязательно заказывать цифровые индикаторы для 3-х регулировок направляющей, потому что необходимо знать диаметр используемой фрезы, точное положение направляющей относительно центра шпинделя и величину снимаемого слоя. Может не многие знают, но в последнее время GRL был модифицирован: теперь он поставляется со счетчиком на горизонтальной оси, это создает дополнительные удобства в работе. Теперь при переходе от одной операции к другой, меняя диаметр инструмента, вы легко и быстро переустановите узел относительно направляющей.
